SC60410-Q_EN.pdf特点和优势
AEC-Q100 Grade 0 车规级认证
符合ISO26262 功能安全 ASIL B
支持最高转速超过 600K rpm
精度 ±0.36°el、最高≤0.05°
支持自动校准功能
通过电源端或编程引脚单线编程
诊断功能：断线、短路、过压、过温、过流、线圈输入断路
高可靠性设计：电源耐压48V、输出耐压24V
抗电磁干扰能力强
适合紧凑型穿轴安装结构
工作温度范围：-40℃ 至 150℃
封装形式：小型 TSSOP-16、QFN3*3-16
订货信息
| 产品名称 | 丝印 | 输出形式 | 温度范围(℃) | 封装外形 | 包装方式 | 数量 |
|---|---|---|---|---|---|---|
| SC60410TG-TR-Q | 60410 | ±SIN/COS | -40~150 | TSSOP16 | 编带 | 3000颗/盘 |
| SC60410QC-TR-Q | 60410 | ±SIN/COS | -40~150 | QFN3*3-16 | 编带 | 5000颗/盘 |
产品应用
机器人关节
助力转向EPS
制动系统
SC60410

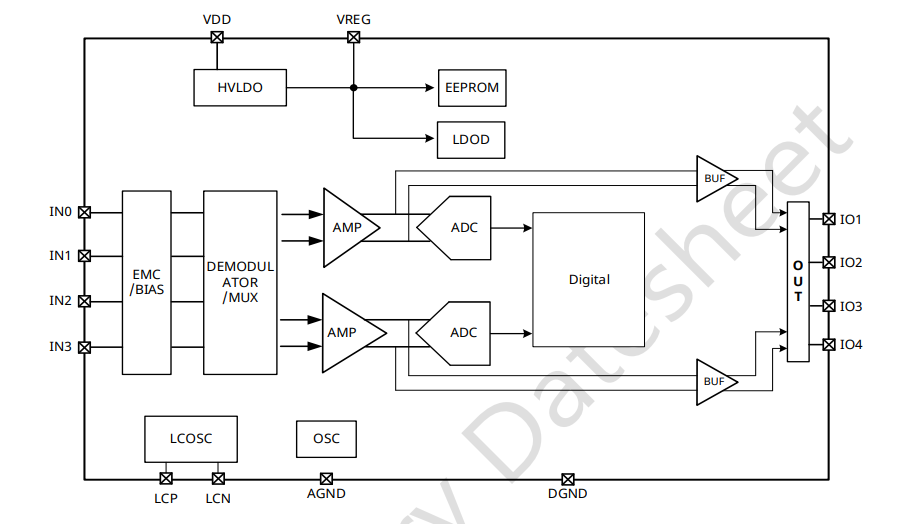

SC60410 是一款非接触式高速、高精度电感式位置传感器芯片系列，可用于汽车和工业应用中的高速绝对位置感应。该芯片基于涡流效应原理，通过检测金属目标物在一组线圈上方的位移引起的感应电压变化实现目标物位置的精准测量。
