SC60214_CN.pdf特点和优势
AEC-Q100 Grade0 车规级认证
14 bit 分辨率旋转编码器
支持最高转速200K rpm
角度线性误差＜±0.35°
电源输出耐压≥24V，＜-18V
支持多种形式接口选择：
- 正/余弦模拟信号
- ABZ+PWM
- SPI协议输出

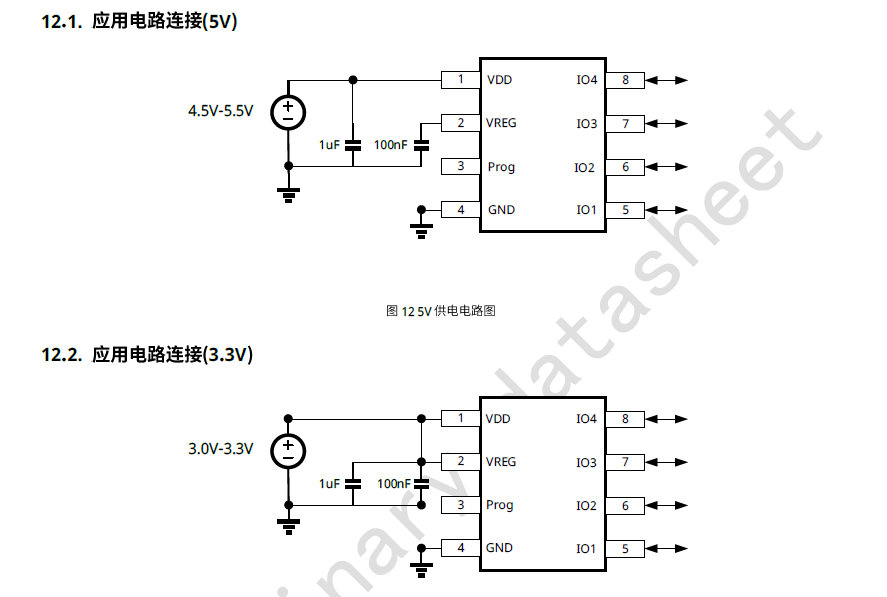

支持 3.3V 及 5.0V 两种工作电压应用
SC60214 支持 3 次调零
诊断功能：断线、过流、欠过压、过温
工作温度范围：-40℃至150℃
封装形式：SOP-8
- 正/余弦模拟信号
- ABZ+PWM
- SPI协议输出
订货信息
| 产品名称 | 丝印 | 选项 | 输出形式 | 温度范围（℃） | 封装 | 包装方式 | 数量 |
|---|---|---|---|---|---|---|---|
| SC60210DC-TR | 60210 | - | ±SIN/COS | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60210DC-TR-Q | 60210 | - | ±SIN/COS | -40~150 | SOP8 | 编带 | 4000颗/盘 |
| SC60214DC-1024-TR | 60214 | 1024 | ABZ+PWM | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60214DC-1024-TR-Q | 60214 | 1024 | ABZ+PWM | -40~150 | SOP8 | 编带 | 4000颗/盘 |
| SC60214DC-256-TR | 60214 | 256 | ABZ+PWM | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60214DC-50-TR | 60214 | 50 | ABZ+PWM | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60214DC-24-TR | 60214 | 24 | ABZ+PWM | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60218DC-TR | 60218 | - | SPI | -40~125 | SOP8 | 编带 | 4000颗/盘 |
| SC60218DC-TR-Q | 60218 | - | SPI | -40~150 | SOP8 | 编带 | 4000颗/盘 |
产品应用
鼠标滚轴
机器人关节
绝对角度位置传感器
非接触式旋钮、电位器
舞台灯光照明角度检测
SC60214
SC6021X是一款非接触式高速、高精度磁编码器芯片系列，芯片中心内置了霍尔感应点矩阵，通过感应上方的一对极磁铁产生正弦和余弦位置信号。芯片内部的模数转换电路对放大后的正弦和余弦信号进行采样，DSP电路进行角度运算，最后输出各种位置信号。SC6021X的分辨率达到14bit，最高支持200Krpm。
