ZH639D0_EN.pdf特点和优势
AEC-Q100
最高工作频率500kHz
输出等效电流能力2.5A
集成自举二极管
逻辑输入电平兼容3.3V/5V
驱动三相N沟道MOS或IGBT
高边悬浮自举电源设计，耐压120V
依负载自适应死区控制电路
高边欠压保护，内置闭锁防止直通功能
集成拉灌平衡电路，与功率管栅极无需电阻二极管
订货信息
| 全称 | 封装 | 包装 | 包装数量 |
|---|---|---|---|
| ZH639D0JT | TSSOP20 | Reel | 4000 |
| ZH639D0NU | QFN24 | Reel | 4000 |
产品应用
电剪刀电机驱动
电钻、扳机电机驱动

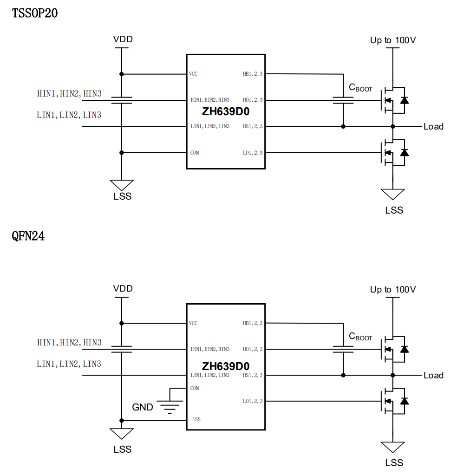

ZH639D0
ZH639D0是一款功率MOSFET(NN)和IGBT的低压，高速三相半桥栅极驱动器。集成三路高边和低边施密特输入，三路带有内部自适应死区时间的输出通道，以避免交叉传导。输出模块集成了拉灌平衡电路，系统中与功率管栅极间无需串接电阻二极管。高低边的输出由输入独立控制，高压侧设置了欠压保护功能。
