ZH6338_CN.pdf特点和优势
工作电压6V~40V
工作环境温度-40℃~125℃
持续相电流1.75A(正弦幅值)
内置功率管导通阻抗150mΩ
无感FOC算法集成
配置简单，通用性强
过压，欠压，开短路和堵转保护
DIR引脚控制方向
SPD引脚模拟控速，SPD引脚PWM控速
可通过SPD引脚进行通讯，配置寄存器和诊断故障
订货信息
| 全称 | 封装 |
|---|---|
| ZH6338 | ETSSOP16 |

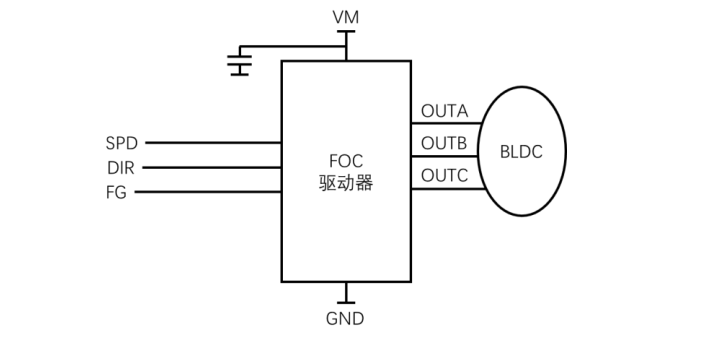

产品应用
ZH6338
ZH6338是一款6V~40V工作电压，大电流，高集成度的三相FOC驱动芯片。集成了FOC的控制算法，驱动，检测信号处理以及三个功率半桥。系统通过SPD引脚调速，DIR引脚调节方向，FG反馈速度。以及包括限流，过温，过压，欠压，短路，开路和堵转等完善的保护功能。精简的外部电路，适合风扇和水泵类永磁同步电机的集成控制和驱动。
