ZH6332_CN.pdf特点和优势
AEC-Q100
可配置的限流保护阈值
工作温度-40℃~125℃
工作电压6V~40V
内置功率管导通阻抗150mΩ
PWM控速，DIR控制方向
短路保护，过温，过压，欠压保护
内置电流采样电路，节省采样电阻
可实现堵转保护报警，开路保护报警
可通过UART通讯进行参数配置和故障诊断
订货信息
| 全称 | 封装 | 包装 | 包装数量 |
|---|---|---|---|
| ZH6332JT | TSSOP20 | Reel | 3000 |
| ZH6332ND | QFN20 | Reel | 3000 |

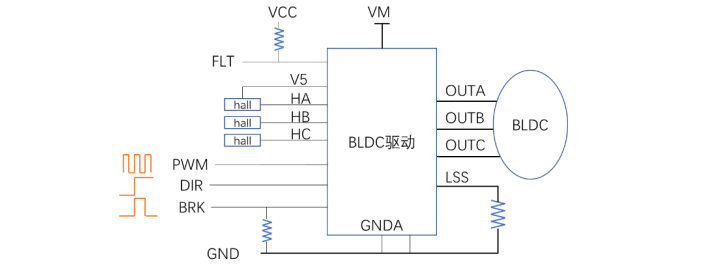

产品应用
ZH6332
ZH6332是一款宽工作电压，大电流，高集成度的三相BLDC驱动芯片。包括三个半桥，换向逻辑，PWM调速与方向控制，以及包括限流，短路，过温，欠压，过压，堵转等完善的保护功能。ZH6332的智能开路保护逻辑可以侦测出电机端子开路，虚焊等异常故障。当异常发生后，FLT引脚将拉低报警。精简的外部电路，适合各类永磁同步电机的驱动。
